НПО Вымпел: инновационные технологии в газовой отрасли

Опубликовано 2018-03-28

НПО «Вымпел» более 30 лет разрабатывает и производит средства автоматизации и контроля процесса добычи, транспорта и распределения газа. Разработанные на предприятии комплексы адаптированы для российских климатических условий и учитывают инфраструктуру, условия работы и потребности предприятий газовой сферы нашей страны.

•
•  © vympel.group

Анализаторы точки росы серии «Конг-Прима» установлены на газопроводе «Северный поток» как со стороны пуска газа (КС «Портовая», Выборг), так и со стороны приема газа на территории Германии (Любмин, Грайсвальд). Аналитические комплексы производства НПО «Вымпел» также поставляются в более, чем 30 стран мира: Австрию, Германию, Италию, Норвегию, Нидерланды, Египет, Пакистан, Индию, Китай, США, Мексику и ряд других.

Ряд инновационных решений был предложен компанией в области оптимизации падающей добычи. Заключительные стадии разработки газовых месторождений обычно сопровождаются падением давления в призабойной зоне скважины и уменьшеним скорости движения добываемой рабочей среды по эксплуатационной колонне, разрушением продуктивного пласта в призабойной зоне, обводнением забоя, повышением количества выносимой из скважины жидкости. Все перечисленные явления приводят к усложнению технологии добычи.

Повышение эффективности добычи на завершающей стадии разработки месторождений связано с изменением технологического процесса. Одним из способов, используемых в рассматриваемом случае, является технология двухрядного лифта. Подземное оборудование скважины дополняется центральной лифтовой колонной (ЦЛК), которая соосно опускается в эксплуатационную колонну, достигая при этом глубины забоя. Устье скважины оборудуется фонтанной арматурой, позволяющей отводить добываемую рабочую среду в два потока: один от ЦЛК, а второй от межтрубного концентрического пространства (МКП).

Наземное прискважинное оборудование, включающее трубопроводы и устройства аварийного перекрытия шлейфа скважины, дополняется контрольно-измерительными устройствами, измеряющими вынос влаги из скважины, и средствами раздельного управления дебитом рабочей среды от ЦЛК и МКП. Конечной целью описываемой модернизации скважин является обеспечение повышенной скорости потока рабочей среды в стволе скважины и осуществление за счет этого непрерывного или периодического выноса жидкости на поверхность. При реализации режима непрерывного выноса жидкости из ствола скважины используется частичное перекрытие МКП. При этом давление и скорость потока рабочей среды в ЦЛК возрастают, и поступающая в ствол скважины жидкость выносится на поверхность.

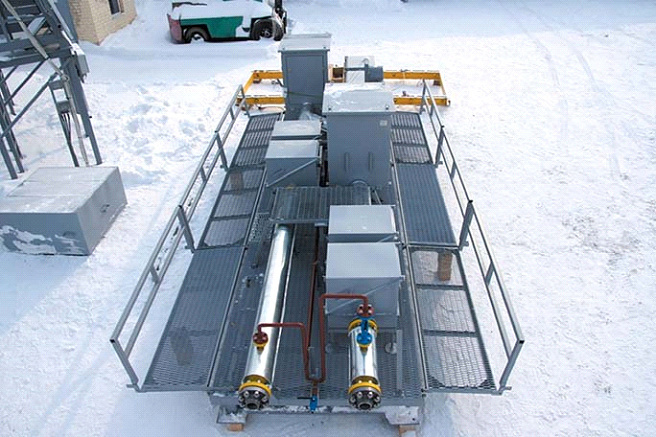

В качестве примера модульной конструкции, включающей все необходимое скважинное оборудование и реализующей управление режимами работы скважин на этапе падающей добычи, может быть рассмотрен модуль технических средств скважинного оборудования (МТССО).

•
•  © vympel.group

Оборудование, входящее в состав МТССО, отличается низким уровнем энергопотребления и не требует обогрева, что обеспечивает возможность его установки на кустах газовых скважин, не оснащенных сетевым электроснабжением, в составе систем телемеханики с питанием от возобновляемых источников электроэнергии. МТССО также могут устанавливаться в системах телемеханики электрифицированных кустов скважин с дополнительным размещением в составе контролируемых пунктов системы телемеханики инвертирующих устройств 220 В / 24 В.

МТССО позволяет обеспечить эффективную добычу рабочей среды на скважинах, находящихся на этапе падающей добычи, и снижение капитальных затрат на этапе обустройства при модернизации месторождений.
